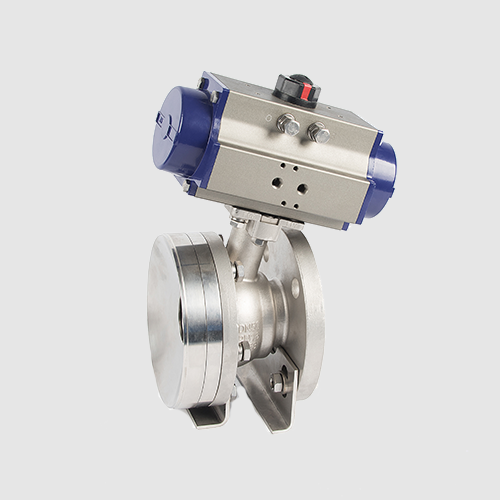

放料閥(Discharge Valve)主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部,因此消除工藝介質通常在器出口的殘留現象,放料閥根據實際情況的需要,放料結構設計為提升和下降兩種工作方式。

放料閥工作原理

放料閥可分為上展式以及下展式兩種類型,根據啟閉行程不同,安裝尺寸有大小上展式和下展式放料閥啟閉行程小、安裝高度較小。旋轉桿結構形式安裝高度最小。在啟閉過程中柱塞只做旋轉運動,它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。

1、上展式放料閥為閥瓣向上運動閥門打開,打開時閥門需克服介質作用力,打開時較關閉力矩大。

2、下展式放料閥、柱塞式放料閥為閥瓣(柱塞)向下運動閥門打開,打開時運動方向與介質作用力相同,因而打開時較關閉力矩小。

放料閥結構原理

放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對密封圈進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封根據需要時封面均堆焊有硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。同時采取短行程閥瓣的設計。

1、放料閥主要由閥體,閥瓣,密封圈,閥桿,支架,閥壓蓋組成。

2、操作方便,開啟自由,運動靈活可靠;閥瓣裝配維修簡單,

3、密封結構合理,密封圈更換方便實用。

4、本類閥門在管道中一般應當水平安裝。

放料閥性能與用途

施工、安裝要點

1)、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。

2)、安裝在保溫管道上的各類手動閥門,手柄均不得向下。

3)、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行***家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。

本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.

放料閥結構與原理

(1)閥體、(2)支架、(3)手輪:鑄鐵

(4)閥芯:不銹鋼

(5)橡膠墊片

(6)四氟孔板

(7)填料:四氟密封圈

(11)拼帽:35#

放料閥結構如圖,適用于設計壓力P≤0.6MPa,工作溫度t≤1500C的搪玻璃放料閥。

該閥技術條件應符合HG5-16-79的規定。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化鈉氫氧化鉀外能

耐各種酸、堿、鹽溶液及有機溶劑

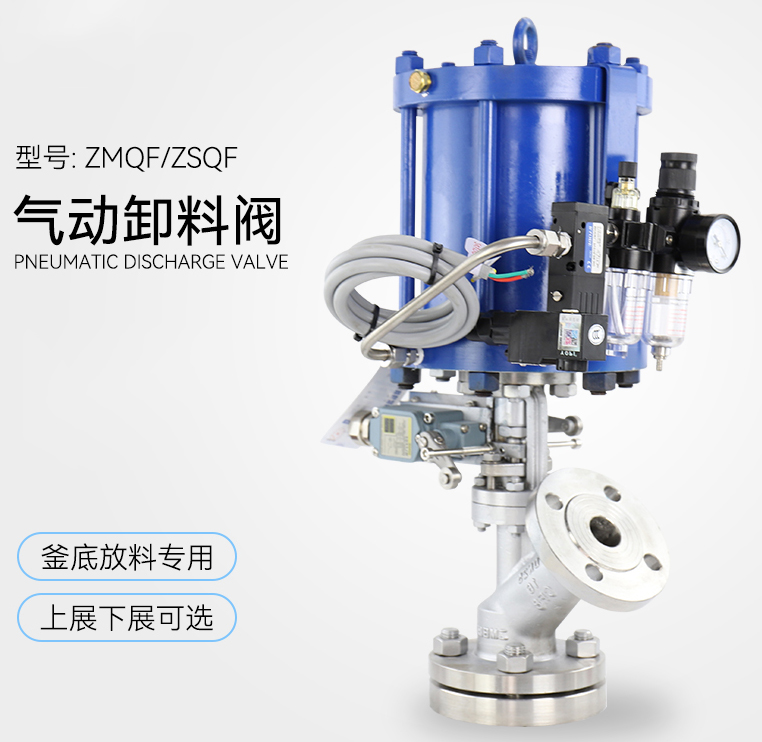

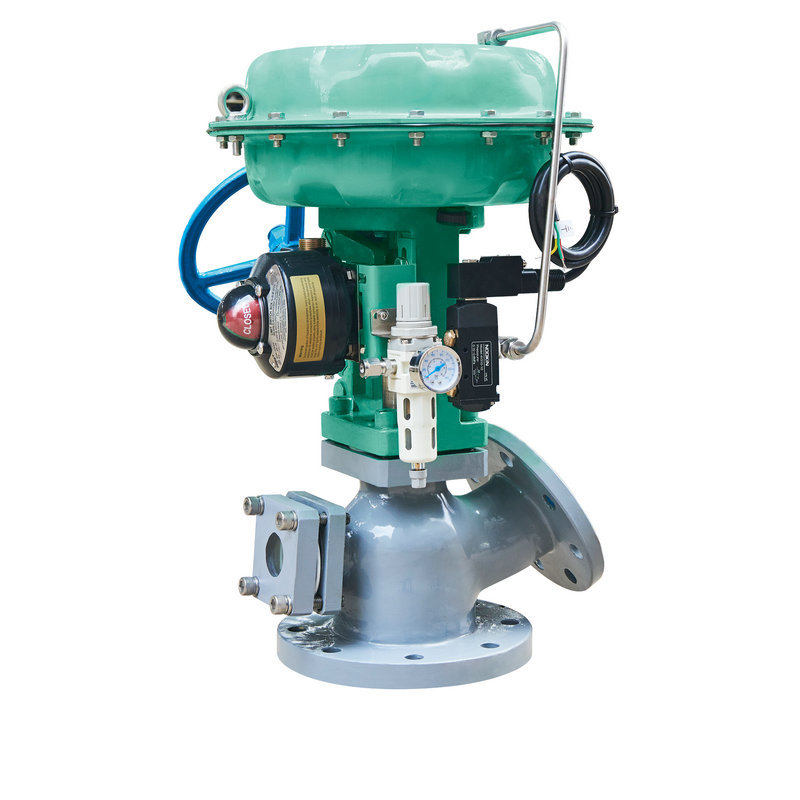

上展式與下展式的區別

啟閉行程

啟閉行程不同,安裝尺寸有大小上展式和下展式放料閥啟閉行程小、安裝高度較小。旋轉桿結構形式安裝高度最小,在啟閉過程中柱塞只做旋轉運動,它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。

啟閉力矩

1.上展式放料閥為閥瓣向上運動閥門打開,打開時閥門需克服介質作用力,打開時較關閉力矩大。

2.下展式、柱塞式放料閥為閥瓣(柱塞)向下運動閥門打開,打開時運動方向與介質作用力相同,因而打開時較關閉力矩小。
