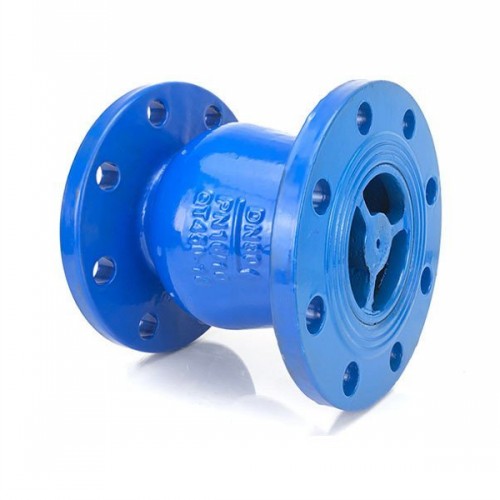

靜音止回閥HC42X

HC42X(DRVZ)靜音止回閥產品說明：

HC42X(DRVZ)靜音止回閥、靜音式止回閥由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成,靜音止回閥內部流道采用流線型設計,壓力流損較小,閥瓣的啟閉時間很短,停泵時可迅速關閉閥瓣,防止巨大的水錘聲,具有靜音、防水錘的特點。該閥主要用于給排水、消防、暖通、工業等系統,可安裝于水泵出口處,以防止倒流及水錘對水泵的損害。

 HC42X(DRVZ)靜音止回閥技術參數：

HC42X(DRVZ)靜音止回閥主要零部件材料：

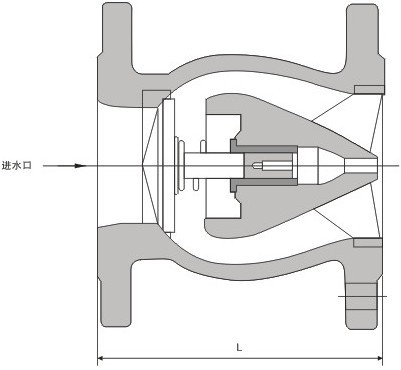

HC42X(DRVZ)靜音止回閥主要外形連接尺寸：

•





DN(mm)	40	50	65	80	100	125	150	200	250	300	350
L (mm)	110	120	150	180	229	254	267	292	330	356	381

HC42X(DRVZ)靜音止回閥安裝示意圖：
