截止閥內部結構圖(截止介質流向示意圖)

截止閥是一種強制密封閥關閉閥門,可以切斷管道中的介質,確保密封面不泄漏截止閥比較耐用,摩擦力小,維修方便,所以很受歡迎。它的流行是因?yàn)樗趩㈤]過程中密封面之間的摩擦力小,經久耐用,開啟高度小,制造容易,維護方便它不僅適用于中低壓,也適用于高壓。

截止閥的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。

截止閥只許介質單向流動,安裝時有方向性。截止閥的結構長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性不強。絲扣截止閥圖解

閥門對其所在的管路中的介質起著切斷和節流的重要作用,截止閥作為一種***其重要的截?cái)囝愰y門,其密封是通過對閥桿施加扭矩,閥桿在軸向方向上向閥瓣施加壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質沿密封面之間的縫隙泄漏。

截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中 啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。

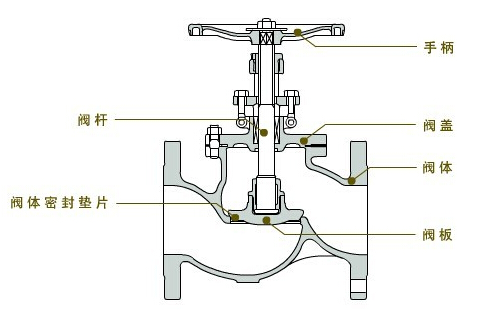

截止閥的內部結構圖:

 截止閥的內部結構圖(截止介質示意圖):

 通過截止閥的內部結構圖可以看出只需旋轉90°就能控制好截止閥,操作方便,全關狀態球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
